智慧路灯项目点位布置的核心设计要求及要点

来源：智慧杆网时间：2025-05-30 14:00:00

智慧路灯的点位布置设计需综合考虑道路功能、照明需求、城市规划、基础设施协同等多方面因素，以实现功能性、经济性与美观性的统一。以下是点位布置的核心设计要求及要点：

叁仟智慧照明系统架构图 (1).jpg

一、设计依据与原则

1. 标准依据

- 国家标准：如《城市道路照明设计标准》（CJJ 45-2015）、《智慧城市道路照明应用技术规范》（GB/T 36337-2018）等。

- 行业规范：各省市关于智慧路灯、多杆合一的地方标准（如深圳、上海等地的专项规划）。

2. 核心原则

- 功能优先：满足照明亮度、均匀度等基础需求，同时为5G基站、监控、环境监测等功能预留安装条件。

- 协同整合：结合交通信号灯、路牌、监控杆等现有设施，推动“多杆合一”，减少重复建设。

- 因地制宜：根据道路类型（主干道、次干道、支路、园区道路等）、周边环境（商业区、住宅区、工业区）调整布置方案。

- 可扩展性：预留电源容量、通信接口及安装空间，便于后期功能模块升级或新增设备。

二、点位布置关键要素

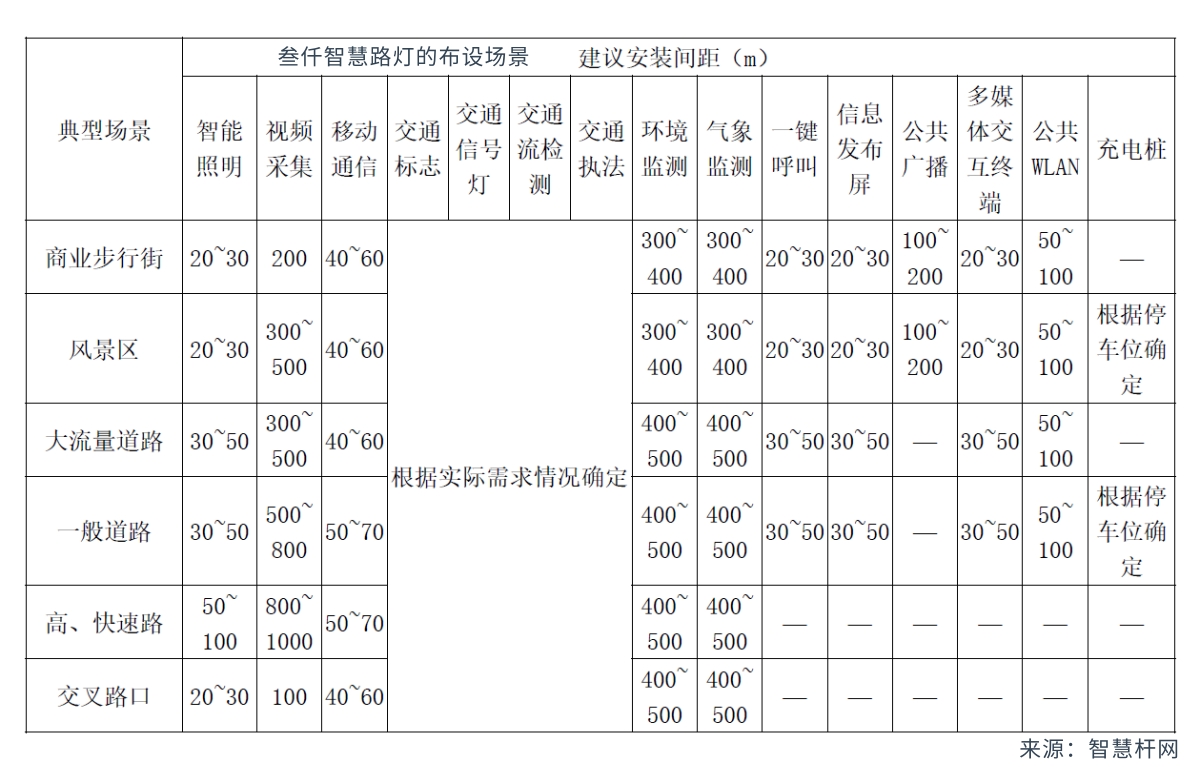

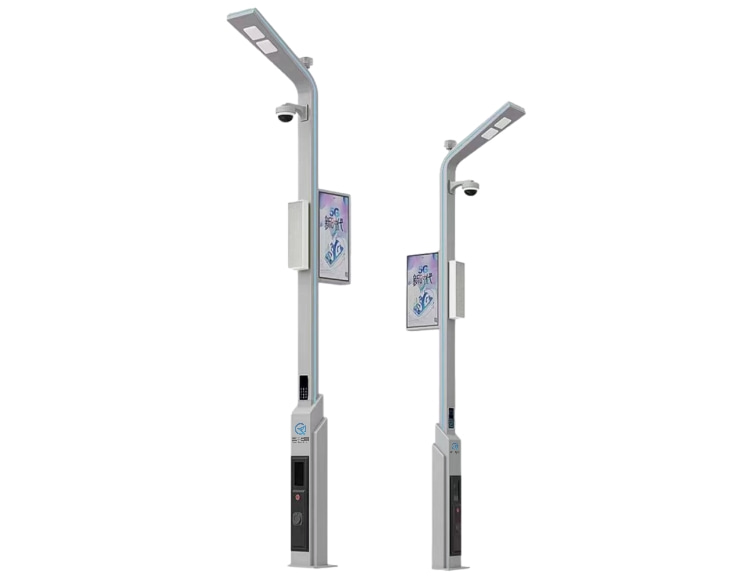

1. 道路类型与照明需求匹配

智慧路灯道路类型与照明需求匹配

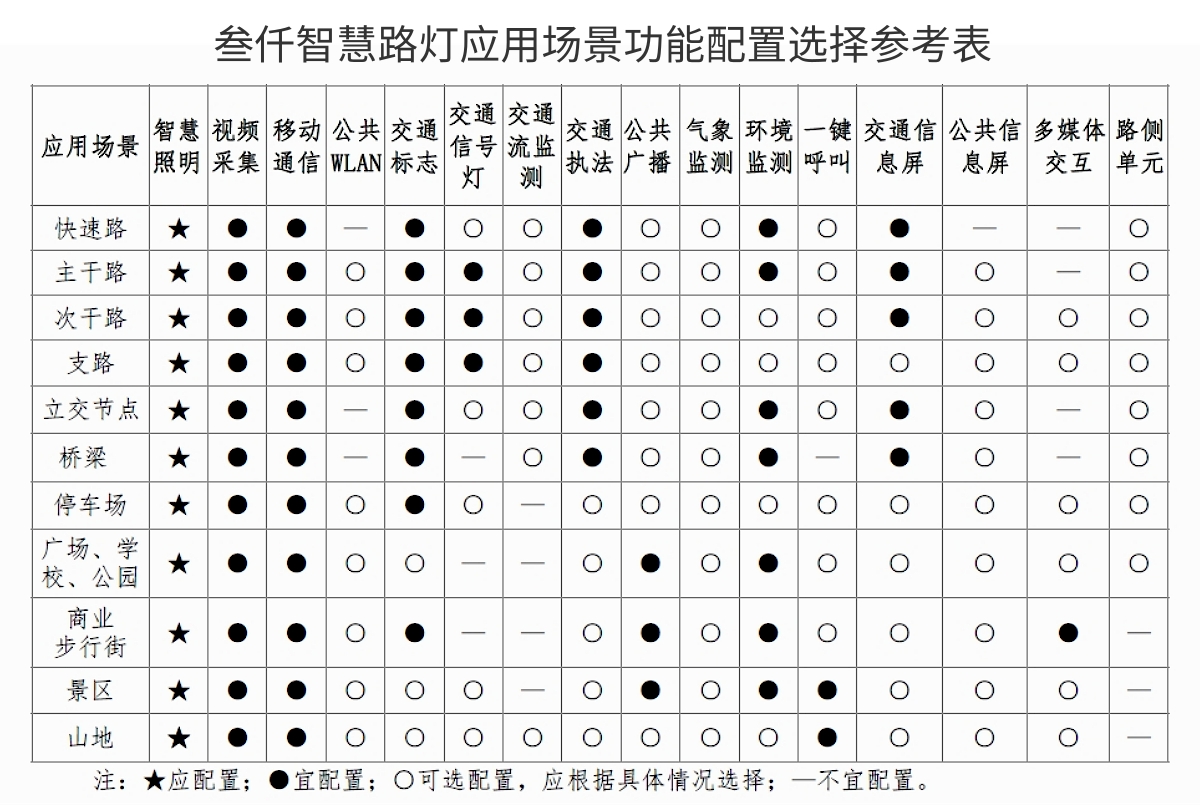

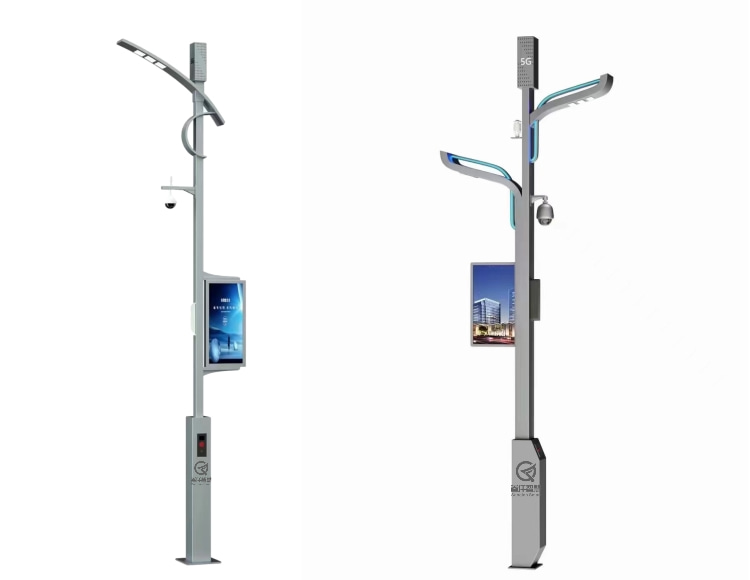

2. 功能模块协同布置要求

- 5G基站：

- 需满足天线高度（一般≥15米）、水平间距（200-300米）及信号覆盖无遮挡要求，避免被树木、建筑阻挡。

- 与照明灯具分层安装，基站天线需高于灯具顶部1-2米，减少电磁干扰。

- 监控摄像头：

- 安装高度5-8米，朝向道路车流方向，镜头与路面夹角30°-45°，确保视野覆盖全车道。

- 与路灯间距需匹配监控范围（如闯红灯抓拍需覆盖路口30-50米区域）。

- 环境监测设备：

- 传感器（如PM2.5、噪声）安装高度3-5米，远离污染源（如尾气排放口），保持空气流通。

- 避免被灯具强光直射，影响数据准确性。

- 充电桩/充电接口：

- 布置于人行道或非机动车道旁，距路边0.5-1米，便于车辆停靠充电。

- 需配套防水插座与漏电保护装置，与照明电源分路供电。

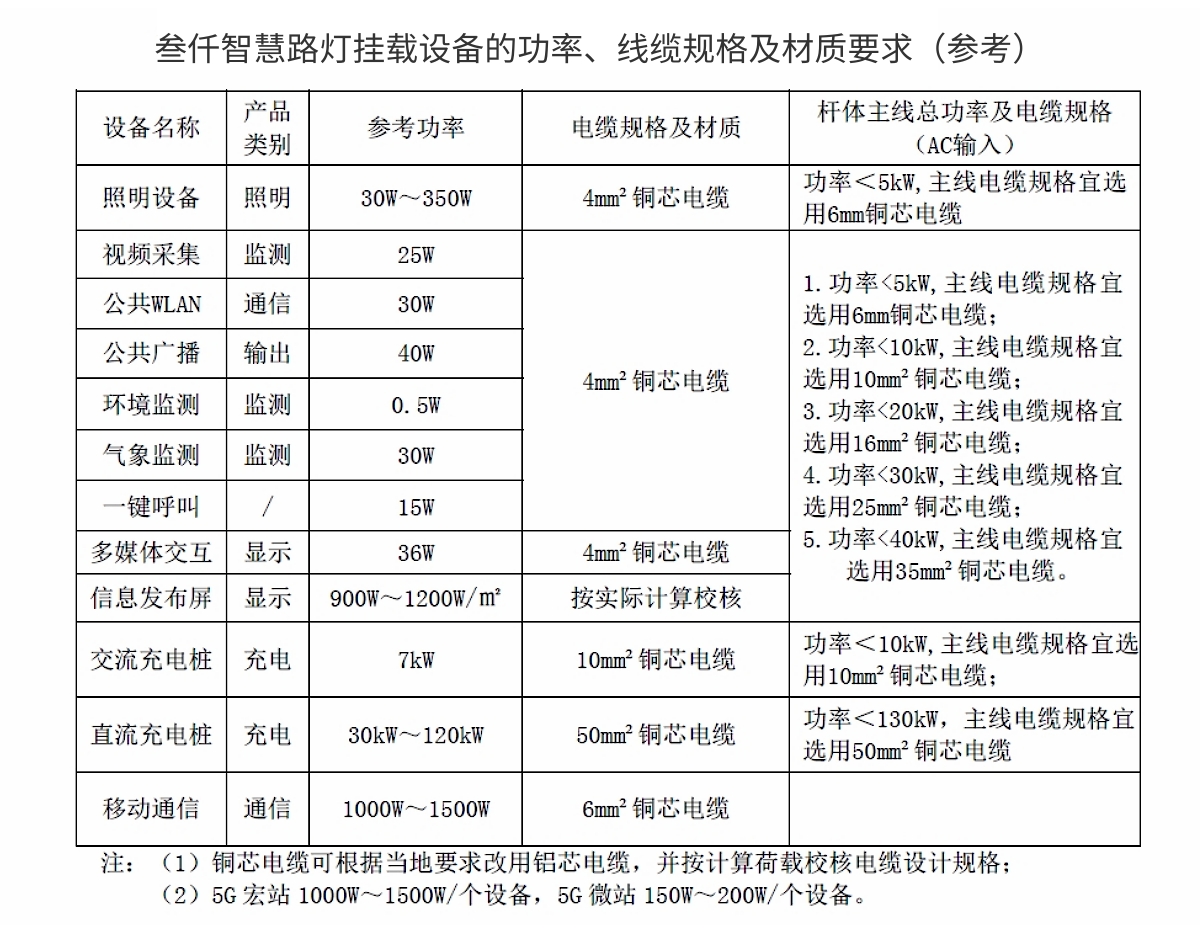

3. 基础设施接入条件

- 供电系统：

- 单点功率根据功能�？槿范ǎㄈ绾�5G基站的路灯功率≥10kW），需就近接入10kV或0.4kV配电网络。

- 变压器容量预留30%-50%冗余，满足后期扩容需求。

- 通信网络：

- 优先采用光纤接入（带宽≥100Mbps），偏远区域可采用5G/4G无线传输。

- 通信机柜需布置于路灯杆底部或附近隐蔽位置，便于布线与维护。

4. 与周边环境协调

- 景观融合：

- 灯杆造型、颜色与周边建筑风格一致（如历史街区采用仿古设计，科技园区采用简约线条）。

- 灯具配光避免直射居民楼窗户，控制眩光（UGR≤19）。

- 安全间距：

- 距高压电缆、燃气管道水平距离≥1.5米，距地下光缆≥1米。

- 机动车道旁灯杆基础需距路缘石0.8-1米，避免影响行车安全。


三、点位布置流程与注意事项

1. 设计流程

1. 现场勘察：测量道路宽度、车流量、现有杆体位置，记录地下管线（电缆、水管）分布。

2. 需求分析：明确业主对智慧功能（如5G、充电）的优先级，结合城市规划确定远期目标。

3. 方案设计：利用CAD或BIM软件绘制点位平面图，标注灯杆高度、间距、设备安装位置。

4. 模拟验证：通过照明仿真软件（如DIALux）验证亮度、均匀度是否达标，调整点位布局。

5. 专家评审：邀请市政、通信、电力等部门审核方案，确保符合规范与施工可行性。

2. 关键注意事项

- 避免“密集布置”：杜绝为追求功能全面而过度加密点位，导致成本激增与视觉杂乱，需通过�？榛杓破胶夤δ苡爰渚�。

- 预留检修空间：设备舱门宽度≥600mm，离地高度0.5-1米，便于维护人员操作。

- 抗风抗震设计：沿海地区灯杆需满足12级以上台风荷载，地震烈度≥7度区域需加固基础。

- 应急备用方案：重要路段（如医院、交通枢纽）的路灯需接入应急电源，确保停电时照明与通信不中断。


四、典型场景布置案例

1. 城市主干道“多杆合一”

- 布置方式：每30米设置1基智慧路灯，集成15米灯杆、5G微基站、电子警察、交通诱导屏。

- 优势：减少杆体数量50%以上，释放道路空间，统一管理维护。

2. 工业园区智慧路灯

- 功能组合：8米灯杆+LED照明+环境监测+WiFi+充电桩。

- 点位策略：沿园区主干道单侧布置，间距25米，充电桩对应停车位设置。

五、参考标准与规范

- 《智慧城市公共信息模型应用标准》（GB/T 39218-2020）

- 《智慧灯杆系统技术规范》（DB44/T 1876-2016，以广东为例）

- 《5G移动通信网工程设计规范》（YD 5217-2015）

通过以上设计要求，可确保智慧路灯点位布置在满足基础照明的同时，实现多功能集成、高效管理与可持续扩展，推动智慧城市基础设施的集约化建设。
