智慧路灯的功能搭配设计标准

来源：智慧杆网时间：2025-05-28 09:00:00

智慧路灯的功能搭配设计需结合智慧城市需求、应用场景、技术标准及用户体验，形成系统性的集成方案。以下智慧杆网从设计原则、功能模块、场景适配、技术标准等维度，梳理其核心设计标准：

一、智慧路灯功能搭配设计原则

1. 需求导向原则

- 以实际应用场景为核心（如城市道路、园区、景区、乡村等），避免功能冗余。例如：

- 城市主干道需侧重5G基站、交通监控、信息发布等功能；

- 工业园区侧重充电桩、环境监测（如粉尘、噪音）、安防监控；

- 景区侧重文旅信息屏、Wi-Fi覆盖、应急报警按钮。

2. 兼容性与集成性原则

- 各功能�？樾璨捎猛骋坏挠布涌冢ㄈ鏡S485、TCP/IP）和通信协议（MQTT、HTTP），确保数据互通。

- 硬件结构需预留扩展空间（如�？榛宀郏阌诤笃诠δ苌叮ㄈ绱�4G基站升级至5G）。

3. 安全性与可靠性原则

- 电气安全：符合GB 7000.1《灯具第1部分：一般要求与试验》，具备防雷接地（接地电阻≤4Ω）、防水防尘（IP65及以上）、抗风等级（≥12级台风）。

- 数据安全：敏感数据（如监控视频、环境数据）需加密传输，符合《信息安全技术个人信息安全规范》（GB/T 35273）。

4. 节能环保原则

- 优先选择低功耗�？椋ㄈ鏛ED照明、低功耗传感器），支持太阳能/风能互补供电，符合《绿色照明工程技术规定》（JGJ/T 163）。

二、智慧路灯核心功能模块及搭配标准

1. 基础照明�？�

- 标准：照明参数需符合《城市道路照明设计标准》（CJJ 45），如：

- 主干道照度≥20lux，均匀度≥0.4；

- 支持智能调光（根据车流量、时间自动调节亮度），节能率≥30%。

2. 通信与数据模块

- 5G/4G基站：需符合《5G移动通信网工程设计规范》（YD 5217），天线功率密度≤40μW/cm?（满足电磁辐射安全标准GB 8702）。

- Wi-Fi/蓝牙热点：覆盖半径≥50米，支持IEEE 802.11ac协议，并发接入用户≥30人。

3. 环境与安防模块

- 环境监测：集成PM2.5/PM10、温湿度、噪音传感器，数据采集频率≥1次/分钟，精度误差≤5%，符合《环境空气质量标准》（GB 3095）。

- 安防监控：摄像头分辨率≥4K，支持红外夜视、AI人脸识别，存储时长≥30天，符合《安全防范工程技术标准》（GB 50348）。

4. 便民服务�？�

- 充电桩：支持国标GB/T 18487.1，单桩功率≥60kW，充电接口防水等级IP67，具备漏电保护和过载保护。

- 信息发布屏：分辨率≥1920×1080，亮度≥500cd/m?，支持远程更新内容，显示视角≥170°。

5. 能源与管理模块

- 智能供电：采用DC 24V/48V低压供电，搭配锂电池储能（容量≥10kWh），支持市电/太阳能自动切换。

- 集中管理平台：需兼容各功能�？樾椋迪衷冻碳嗫�、故障预警（如灯具损坏、传感器异常），响应时间≤10秒。

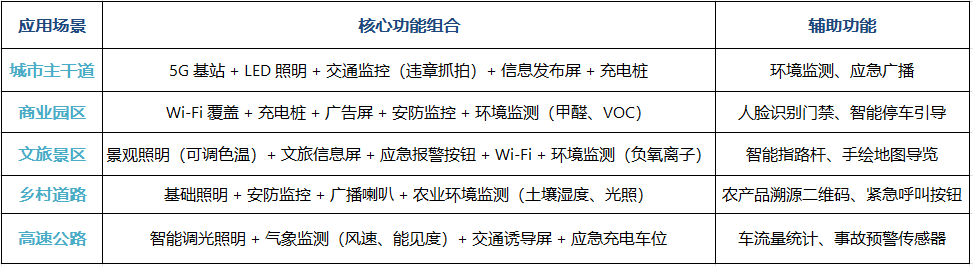

三、智慧路灯场景化功能搭配标准

智慧路灯场景化功能搭配标准

四、智慧路灯技术集成与安装标准

1. 硬件集成规范

- 灯杆负载：顶部设备总重量≤150kg，重心高度≤灯杆高度的1/3，抗风等级≥1.5倍当地最大风速（如沿海地区≥60m/s）。

- 散热设计：5G基站、充电桩等发热模块需配备温控风扇，外壳温度≤55℃（环境温度35℃时）。

2. 数据互通标准

- 采用统一协议（如Open Platform for Smart Cities，OPSC）或省级智慧城市平台接口，实现与公安、交通、城管等系统的数据共享。

- 数据存储：本地存储≥7天，云端备份≥180天，支持区块链技术确保数据不可篡改。

3. 安装与维护标准

- 施工需符合《智慧城市路灯工程技术标准》（GB/T 36337），如：

- 接地系统：独立接地极，接地电阻≤10Ω；

- 检修口：灯杆底部设防水检修门（尺寸≥300×400mm），便于线缆维护。

五、行业与国家标准参考

- 基础照明：GB 7000.203《灯具第2-3部分：特殊要求道路与街路照明灯具》

- 通信基站：YD/T 5234《移动通信室外机柜技术要求》

- 充电桩：GB/T 22387《电动汽车充电站设计规范》

- 智慧城市：GB/T 36333《智慧城市顶层设计指南》

六、成本与效益平衡标准

1. 功能优先级排序：按“必需功能（照明、监控）＞高频需求功能（充电桩、Wi-Fi）＞增值功能（广告屏、环境监测）”分配预算。

2. 模块化采购：避免“大而全”集成，如景区可先部署照明+信息屏，后期按需添加充电桩。

3. 运营模式：通过广告投放、充电收费、数据服务等实现商业化运营，投资回收期建议≤5年。

通过以上标准，可确保智慧路灯功能搭配既满足当前需求，又具备未来升级空间，同时兼顾安全性、经济性与用户体验。实际设计时需结合项目所在地的政策文件（如地方智慧城市规划）和业主需求，动态调整功能组合。
